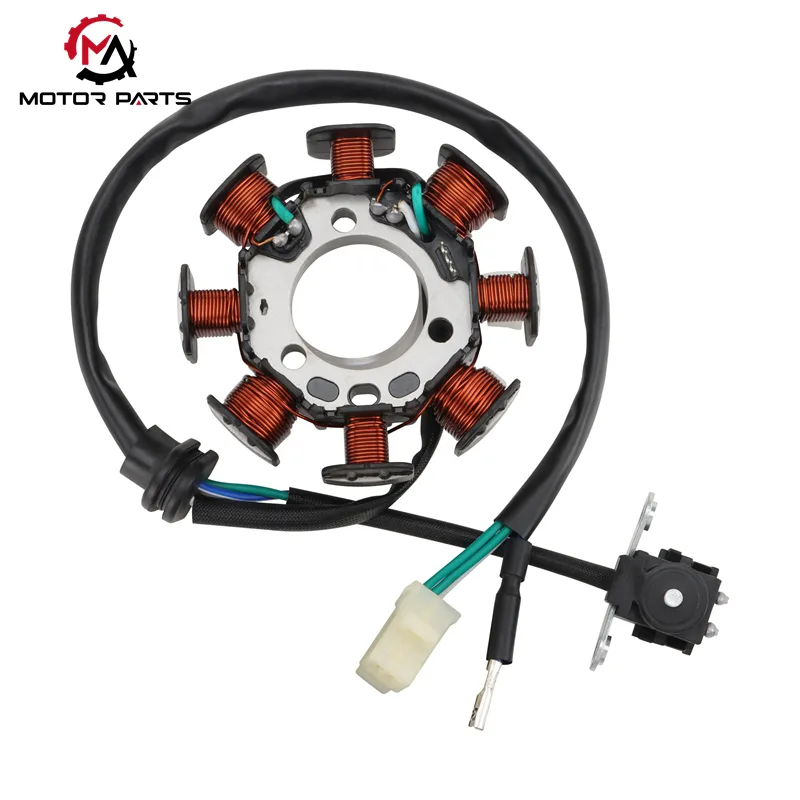

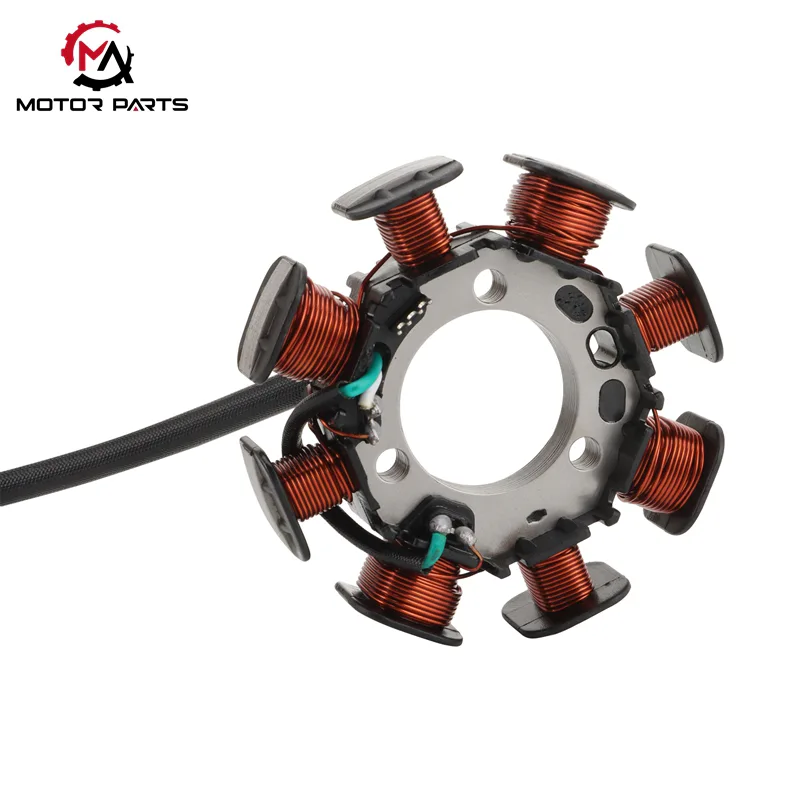

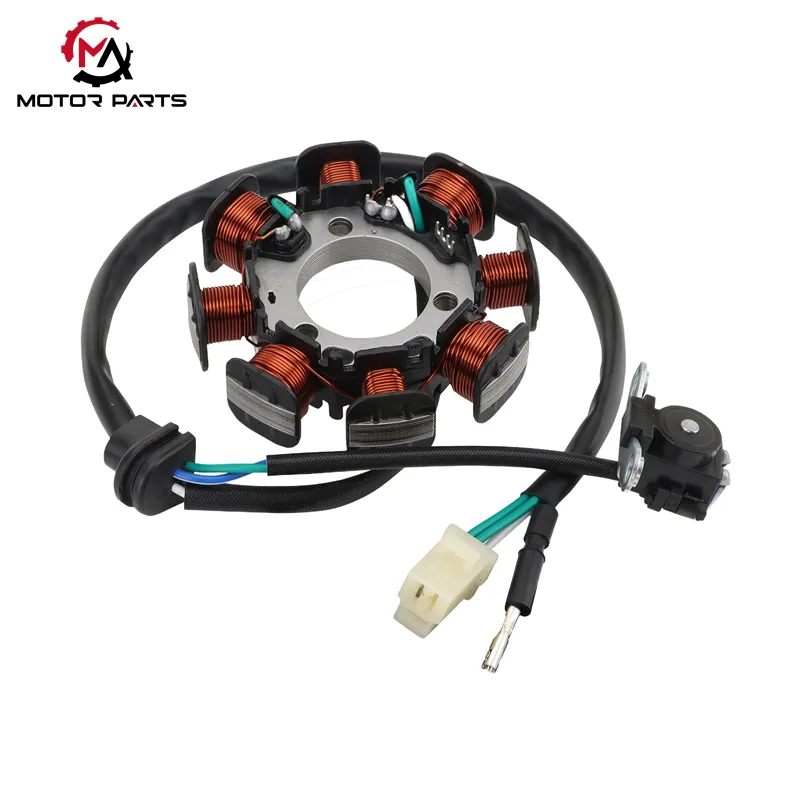

CRF150F Motorsykkel Magneto Coil

CRF150F Motorsykkel Magneto Coil er en klassisk off-road motorsykkel på startnivå, og dens enfasede 8-polede magnetspolen fungerer som kjernen i kjøretøyets kraftsystem. Produsert av Max Trading, denne presisjonskomponenten er ikke bare kraftkilden for hele motorsykkelens elektriske system, men også en nøkkelgaranti for stabil drift av kjøretøyet under tøffe terrengforhold. Den er konstruert for å møte de høye holdbarhets- og ytelseskravene til offroad-entusiaster, med pålitelige vanntette, støvtette og slitesterke egenskaper.

1. Struktursammensetning

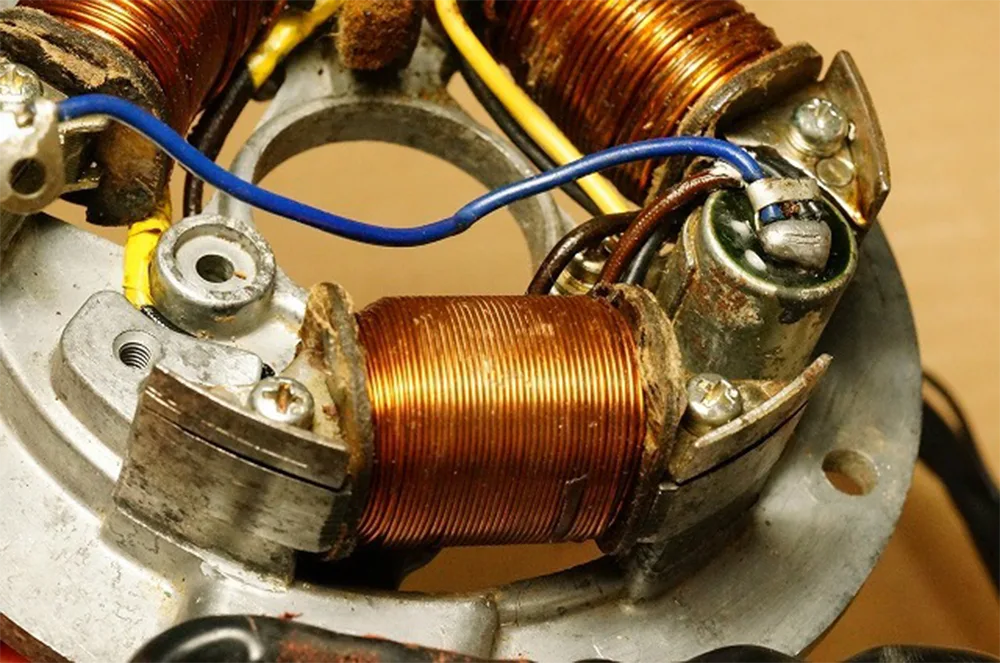

Magnetspolen er sammensatt av tre kjernemoduler: statorspolemontering, rotormagnetisk stålkomponent og terminalmodul, hver med strengt materialvalg og strukturell design.

2. Arbeidsprinsipp

Driften av CRF150F Motorsykkel Magneto Coil er basert på Faradays lov om elektromagnetisk induksjon. Når motoren går, driver veivakselen rotormagneten til å rotere med høy hastighet, og danner et dynamisk vekslende magnetfelt. Statorspolegruppen kutter magnetfeltlinjene for å generere vekselstrøm, som deretter distribueres til tennings-, lade- og tidsstyringssystem for å realisere det koordinerte arbeidet til motorsykkelens elektriske komponenter.

2.1 Tenningssystemets arbeidsprinsipp

Spenningsforsterkningsprinsipp: Tennspolen fungerer som en opptrappingstransformator. Den bruker primærspolens dreieforhold (vanligvis ≥ 1:100) for å indusere lavspent AC-utgangen fra magnetoen til en øyeblikkelig høyspentstrøm på over 20 000V.

Ignition Control Process: Høyspentstrømmen overføres til CDI (capacitor discharge ignition) tenneren, hvor den lagres av energilagringskondensatoren og utløses deretter.

Forbrenningsgaranti: Tenneren kontrollerer tennpluggen nøyaktig for å generere sterke tenningsgnister på slutten av motorens kompresjonsslag, og sikrer full forbrenning av drivstoffblandingen og gir tilstrekkelig kraft til motorsykkelen.

2.2 Arbeidsprinsipp for lade- og strømforsyningssystem

AC/DC-konvertering: AC-bølgeformen fra ladespolen er kompleks, og må konverteres til likestrøm gjennom en likeretterregulator. Moderne likerettere tar i bruk full-bølge bro likeretterkretser, kombinert med filterkondensatorer og utjevningskretser.

Stabil spenningsutgang: Den konverterte pulserende likestrømmen er optimalisert til en stabil 12V utgang, som kan realisere to kjernefunksjoner:

Sørg for konstant spenning og strømbegrensende lading for 12V bly-syre/litium batteripakker;

Lever kontinuerlig strøm til elektrisk utstyr ombord som frontlys (35W-55W), baklys og instrumentbaklys.

2.3 Arbeidsprinsipp for tenningstidssystemet

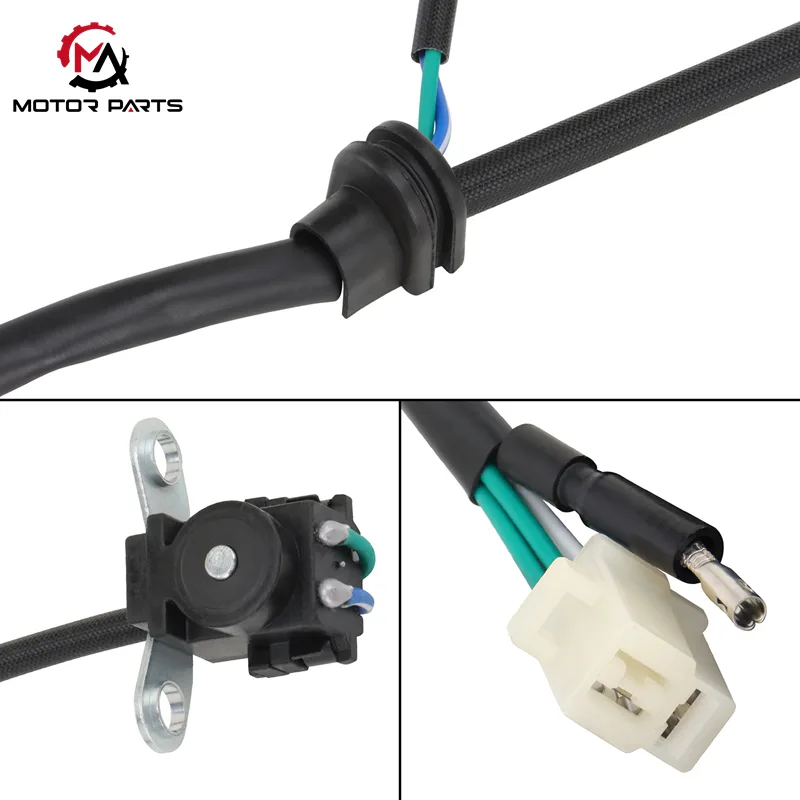

Signalsamling: Utløserspolen fungerer som "tidskontrolleren" til magnetoen. Den registrerer de spesielle fremspringene eller sporene på rotoren, og konverterer den magnetiske fluksendringen til elektriske signaler (realisert gjennom Hall-sensorer eller elektromagnetiske induksjonsprinsipper).

Timing Control: Etter bølgeformforming kontrollerer det elektriske signalet nøyaktig utløsertidspunktet for tenneren. For firetaktsmotoren til CRF150F sendes triggersignalet vanligvis når veivakselvinkelen er 18°-22° før stempelet når topp dødpunkt (BTDC). Denne timingen sikrer optimal matching mellom tenningsenergi og stempelbevegelse, og maksimerer motoreffektiviteten og kraftuttaket.

3. Kjernefordeler for terrengscenarier

Tilpasningsevne for tøffe omgivelser: IP65 vanntett og støvtett klassifisering, oljebestandig og slitesterk ledningsnett, kan takle gjørmete, støvete og humpete terrengforhold.

Stabil kraftutgang: Magnetfeltdesign med høy presisjon og likeretterregulatorsystem sikrer stabil 12V strømforsyning, og unngår feil på elektriske komponenter forårsaket av spenningssvingninger.

Nøyaktig tenningstid: Samarbeidet mellom utløserspolen og rotorposisjoneringsstrukturen sikrer nøyaktig tenningstid, forbedrer drivstoffforbrenningseffektiviteten og reduserer krafttapet.

Denne modulære integrerte designen integrerer tradisjonelle uavhengige tennings-, lade- og triggerenheter ved å dele statorkjernen og rotormagnetfeltet. Sammenlignet med den delte strukturen, reduserer den mer enn 30 % av forbindelseslinjene, noe som reduserer sannsynligheten for feil forårsaket av løse eller fuktige linjer i offroad humpete miljøer. Samtidig forbedrer den kraftgenereringseffektiviteten med 15 % -20 %, og gir kraftgaranti for pålitelig drift under ekstreme veiforhold.

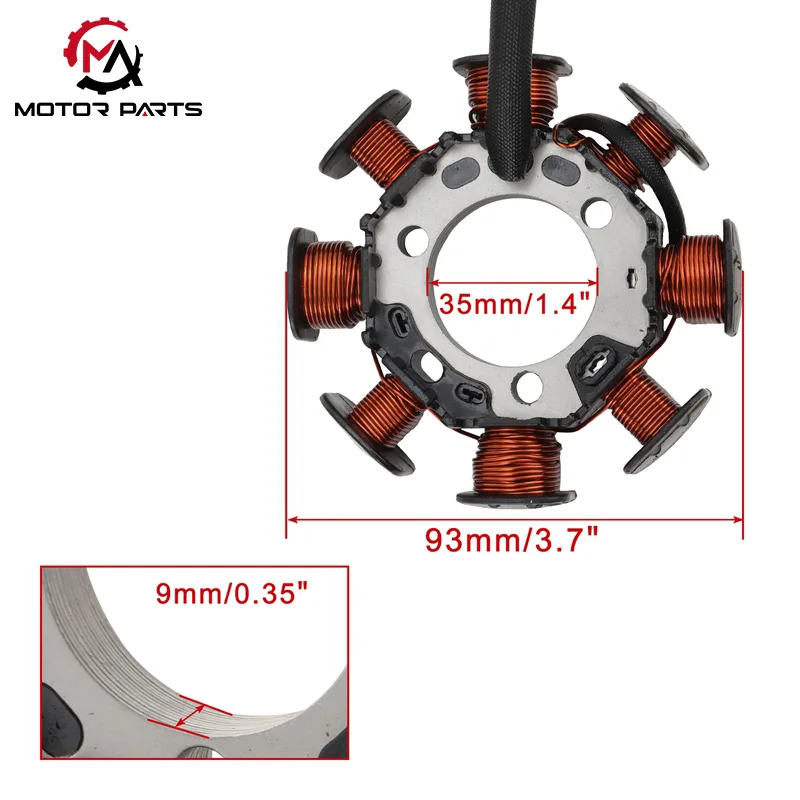

Produktparameter:

Max Trading har alltid gått videre med tiden

Etter trenden med motorsykkelelektrifisering og intelligens, har Max Tradings CRF150F Motorcycle Magneto Coil oppnådd teknologisk innovasjon: noen modeller er utstyrt med intelligente spenningsstabilitetskontrollbrikker og feilvarslingsmoduler. Gjennom dynamiske overvåkingssystemer i sanntid fanger de nøyaktig opp unormale arbeidsforhold som overbelastning av spole og overoppheting, utløser aktive beskyttelsesmekanismer på millisekunder, isolerer effektivt feilledning og beskytter sikkerheten til kjøretøyets elektriske system. I mellomtiden, med enestående kompatibilitetsdesign, passer den perfekt inn i motorsykkel elektronisk drivstoffinnsprøytningssystem (EFI) og intelligent dashbord, og gir stødige og pålitelige kraftløsninger for nye energikjøretøyer og avanserte intelligente motorsykler, og blir den foretrukne komponenten for intelligent oppgradering i bransjen.
