GY6-125 Motorsykkellikeretter

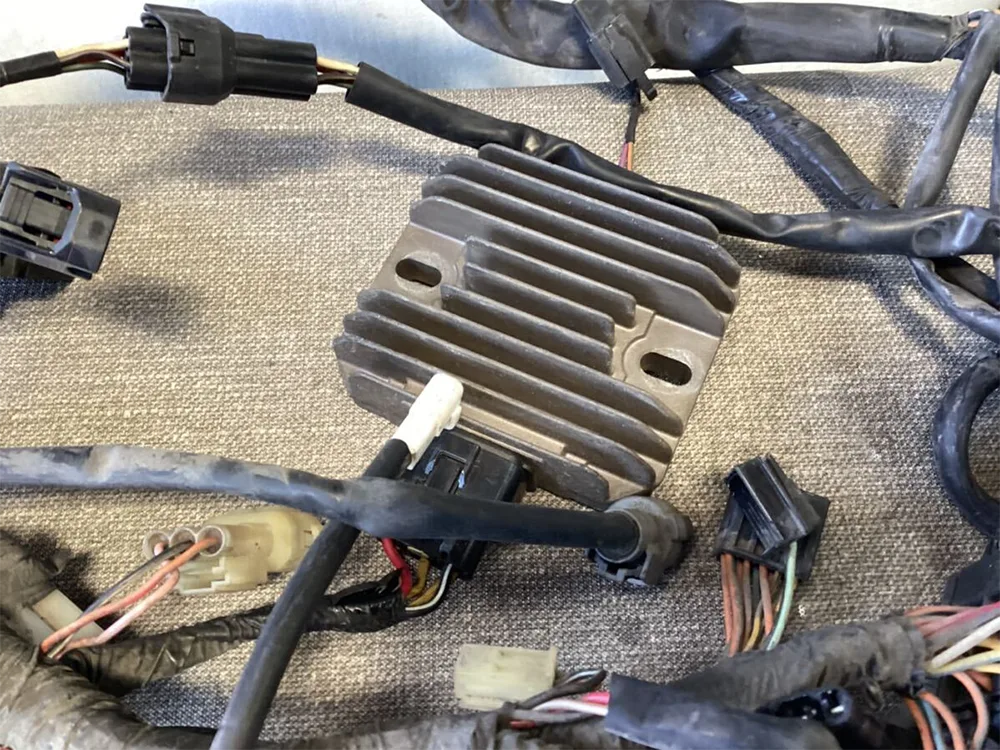

GY6-125 Motorcycle Rectifier, også kalt likeretterregulator, er "kraftsenteret" i motorens strømforsyningssystem, og danner et trekantsystem for strømforsyningen sammen med den magnetiske motoren og batteriet. Hovedfunksjonene gjenspeiles i to nøkkeldeler:

Rettingskonvertering:

Vekselstrømmen (AC) som genereres av driften av den magnetiske motoren har egenskapene til periodiske endringer i strømretning og store spenningssvingninger, som ikke direkte kan levere strøm til utstyr ombord. GY6-125 Motorsykkellikretter har en innebygd brolikeretterkrets, som kutter sinusbølgens AC til ensrettet pulserende likestrøm gjennom de ensrettede ledningskarakteristikkene til fire dioder. Denne prosessen er som å installere en "enveisventil" for strømmen, som sikrer at strømmen alltid flyter i samme retning. Ved å ta 50Hz vekselstrøm som et eksempel, danner den etter retting en likestrøm med 100 pulsasjoner per sekund, og gir adaptiv strøm til likestrømsenheter som bilstereo og instrumentpaneler.

Spenningsstabiliseringsbeskyttelse:

Under forskjellige driftsforhold viser utgangsspenningen til den magnetiske motoren til motorsykkelen alvorlige svingninger. Under tomgangsdrift kan spenningen falle så lavt som 12,5V, noe som gjør det vanskelig å oppfylle kravene til flytende lading av batteriet; Ved kjøring i høye hastigheter kan toppspenningen nå over 100V, langt over det sikre området til et 12V-batteri. GY6-125 Motorsykkellikeretter justerer dynamisk utgangsspenningen gjennom PWM-teknologi (Pulse Width Modulation). Når spenningen overstiger terskelen på 14,8V, aktiver umiddelbart shuntkretsen for å frigjøre overflødig strøm; Når spenningen er under 13,5V, forbedres ladeeffektiviteten. Denne mekanismen beskytter ikke bare effektivt det aktive materialet til bly-syre-batteriplatene, og forhindrer dannelsen av blysulfatkrystaller på grunn av overlading og utbuling, men sikrer også en stabil lysfargetemperatur og konstant tenningsenergi til tennspolen. I praktiske applikasjoner kan denne spenningsstabiliseringsfunksjonen forlenge levetiden til lyspærer med mer enn tre ganger, og suksessraten for tennpluggtenning kan økes til 99,8%.

Denne komponenten påvirker direkte batterilevetiden (som lade- og utladingsbeskyttelsen til YTX9-BS-batteriet) og stabiliteten til belysnings- og tenningssystemet, og er en viktig elektrisk komponent i scootere med små forskyvninger. Ytelsen påvirker direkte holdbarheten til kjøretøyets elektriske system - likerettere av høy kvalitet kan øke antall batterisykluser med 40 % og redusere forekomsten av elektroniske feil forårsaket av unormal spenning med mer enn 65 %.

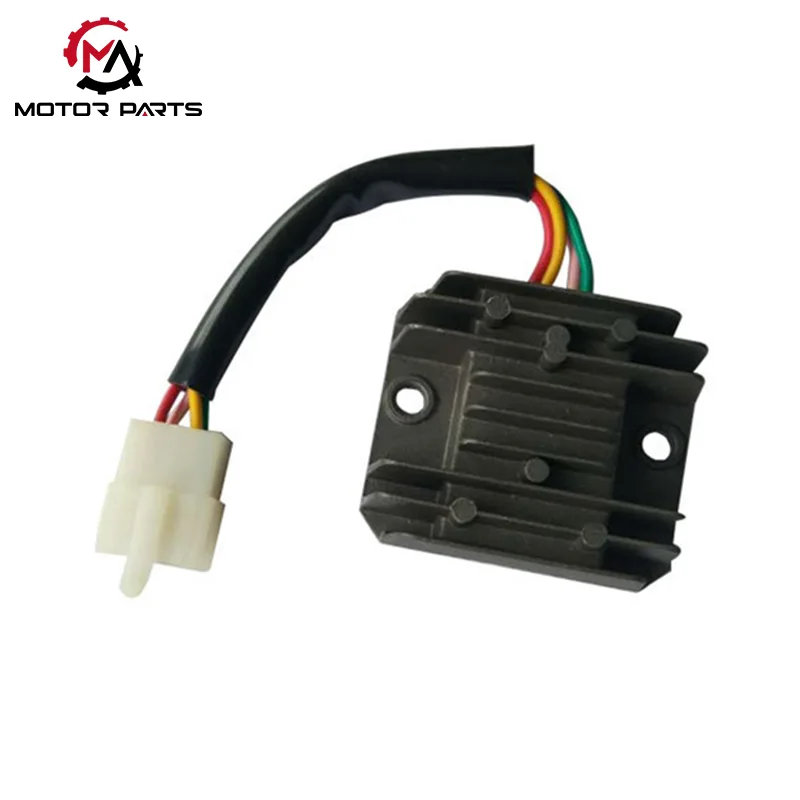

GY6 125 likeretter 4-leder enfase type (grunnmodell)

Strukturelle funksjoner: Ved å bruke en 4-leder 4-pinners design, inkluderer den 2 AC-inngangslinjer (gul/rosa eller hvit/gul), 1 DC-utgangsledning (rød) og 1 jordingsledning (grønn), forseglet i en støpt aluminiumsboks med kjøleribbe og forseglet med epoksyharpiks for å forhindre fuktighet.

Spenningsstabiliseringsprinsipp: Kortslutningsklippspenningsstabiliseringsteknologi er tatt i bruk. Når spenningen overstiger standarden, styres spenningen av kortslutningslekkasje. Strukturen er enkel, kostnaden er lav, og den passer for den grunnleggende GY6 125-modellen (som vanlige scootere).

Kjerneparametere: AC-inngangsspenning 20-60V, ladeutgangsstrøm 0-4A, driftstemperaturområde -20 °C til 60 °C.

Daglig vedlikehold tabuer

Det er forbudt å bruke likerettere uten batterier, ellers vil høyspenning bryte ned elektrisk utstyr;

Rengjør regelmessig støvet på kjøleribben for å unngå langvarig tomgang (som kan forårsake for stor ladebelastning);

Ved ettermontering av LED-lykter og annet utstyr bør en likeretter med større utgangsstrøm (≥ 6A) velges for å hindre overbelastningsskader.

Produktparameter:

Hva er fordelene med likerettere produsert av Max Trading?

Spenningsstabilitet: Ved å bruke lukket sløyfe-tilbakemeldingskontrollteknologi er utgangsspenningen nøyaktig låst innenfor det sunne området på 13,8V~14,4V, og unngår batterioverlading og utbuling, med faktiske svingninger på bare ± 0,2V;

Stabil strøm: Innebygd overstrømsbeskyttelseskrets, egnet for høybelastningsscenarier der både frontlykter og GPS er slått på samtidig. Merkestrømmen på 18A kan dekke de fleste modifikasjonsbehov;

Stabil varmeavledning: Findesign av aluminiumslegering forbedrer varmeavledningseffektiviteten med 60 %, og skallet når bare 48 ℃ etter kontinuerlig drift i 3 timer i et 45 ℃ miljø, langt under sikkerhetsterskelen på 70 ℃.

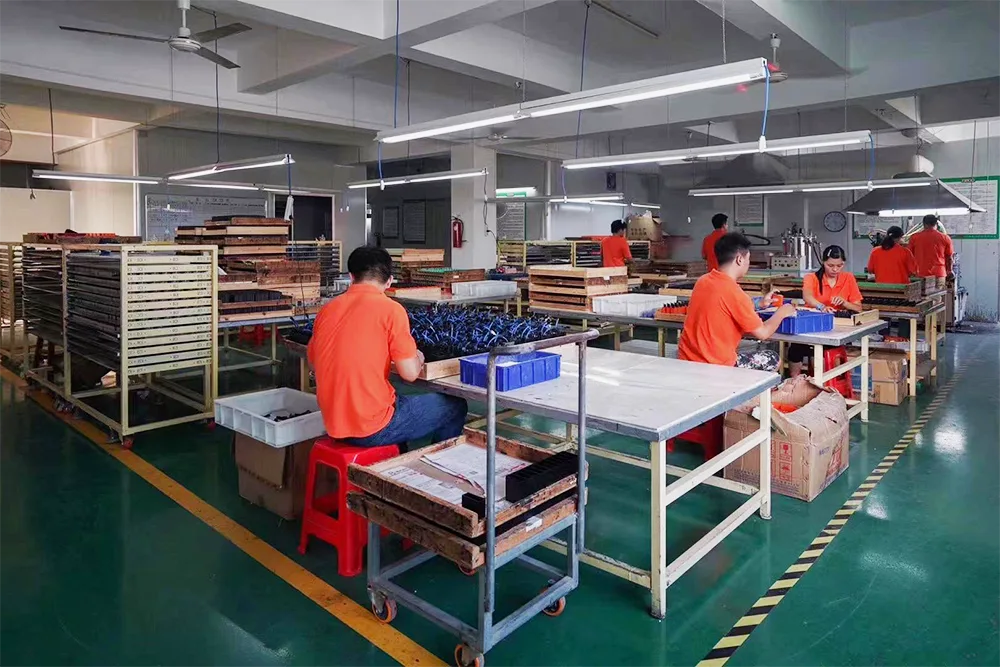

Vår fabrikk
