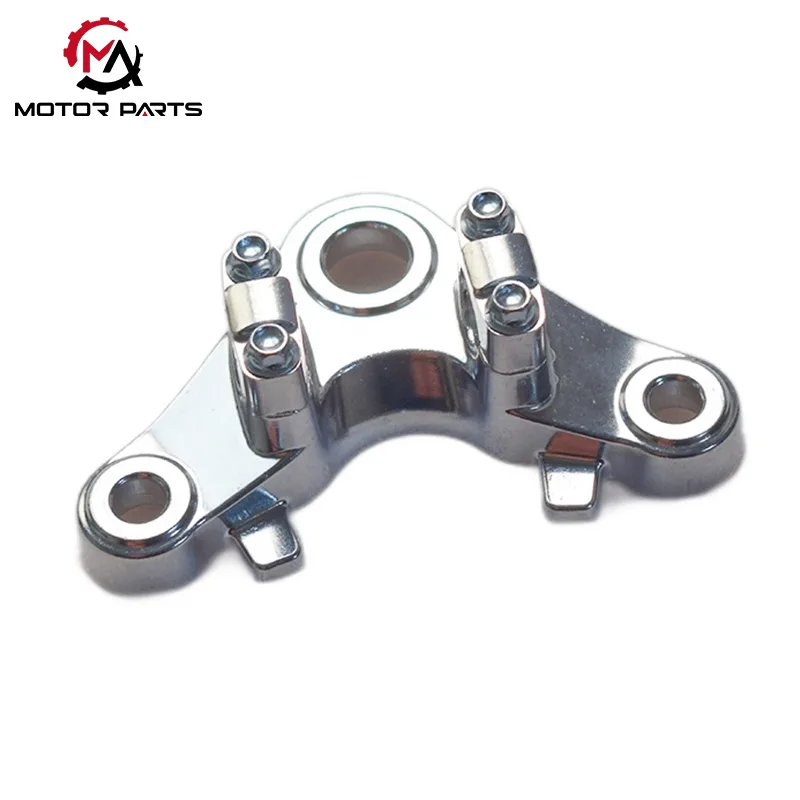

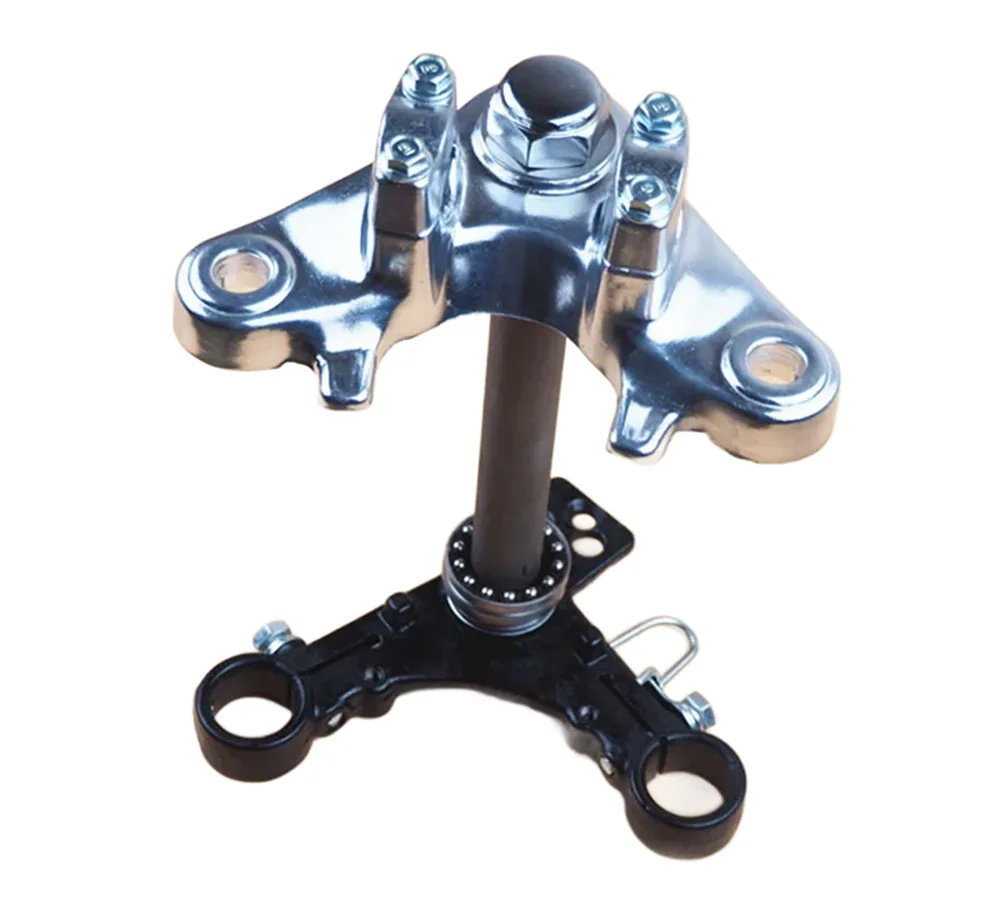

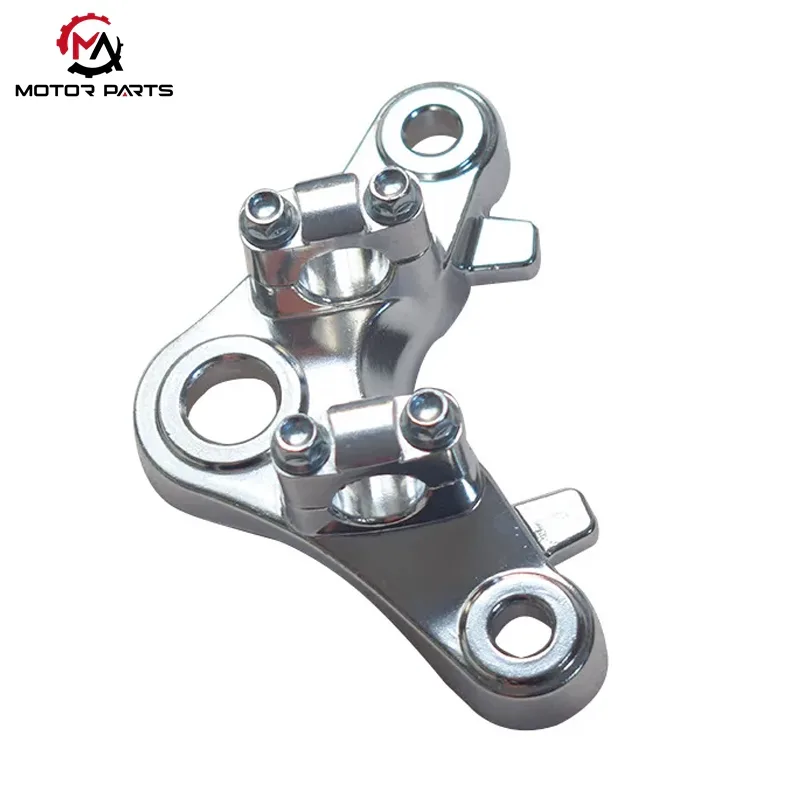

Honda CG125 Motorsykkel øvre koblingsplate

Max Trading spesialiserer seg på FoU og forsyning av motorsykkelstrukturkomponenter. Vår Honda CG125 motorsykkel øvre koblingsplate, en kjernebærende og styrekomponent som forbinder CG125-gaffelen, støtdemperne og rammen, har gjennomgått ingeniøroptimalisering på tvers av fire dimensjoner: strukturell mekanikk, materialbehandling, installasjonskompatibilitet og langsiktig holdbarhet. Denne øvre koblingsplaten har en bransjestandard boomerangform og et trekantet trepunkts hulloppsett, kombinert med en sonetykkelsesdesign, integrerte forsterkende ribber og et bueformet vektreduserende hulrom. Den oppnår både høy styrke og lett konstruksjon. Flere anti-korrosjonsbehandlinger, inkludert elektroforese, pulverlakkering og galvanisering, sikrer langsiktig tilpasning til regnfulle, gjørmete og humpete omgivelser.

Honda CG125 motorsykkel øvre koblingsplate er kompatibel med 22–28 mm senterseterørdiameter, 130–150 mm støtdemperhullavstand og M10/M12 universalbolter. Vanlige brukere kan enkelt demontere og erstatte det ved hjelp av standardverktøy. Den gir stabil håndtering i lav hastighet for å forhindre håndglidning og forbedrer også styrestabiliteten ved høye hastigheter, og imøtekommer både nybegynnervennlige funksjoner og erfarne rytteres krav til kjøretøystabilitet.

Strukturell design og stressanalyse: En detaljert forklaring

I. Overordnet strukturell layoutdesign

I frontsystemet til CG125-motorsykkelen er den øvre koblingsplaten den bærende kjernekomponenten som forbinder forgaffelen, støtdemperen og rammen. Honda CG125 motorsykkel øvre koblingsplate vedtar industristandard "boomerang-form" strukturell design, og oppnår stabil lastfordeling og presis styrekontroll gjennom vitenskapelig utformet hullplassering.

Trepunkts hulloppsett

Sentralt hull: Monteringshull for forgaffel styrerør, ca. 25 mm i diameter

Venstre og høyre hull: foran støtdemper festehull, sideavstand 130–150 mm

Stressstrukturegenskaper

Tre punkter danner en stabil trekantet struktur

Styrekraften og støtdemperens slagkraft overføres jevnt til rammen

Reduserer effektivt lokalisert stresskonsentrasjon og forbedrer den generelle strukturelle stabiliteten

Denne strukturen er spesielt egnet for pendlermotorsykler som CG125, og opprettholder stabil håndtering på urbane veier og komplekse veiforhold.

II. Platetykkelse og mekanisk optimaliseringsdesign

For å balansere krav til styrke og lett vekt, bruker den øvre koblingsplaten differensiert strukturell design på forskjellige områder:

Fortykket kjernebærende område

Tykkelse på sentralområdet: 8–12 mm

Tåler hovedstyringen og vertikale belastninger

Uttynnet kantområde

Kanttykkelse kontrollert til 5–8 mm

Reduserer totalvekten samtidig som den opprettholder stivheten

Denne partisjonerte tykkelsesdesignen sikrer at strukturen opprettholder god tretthetsmotstand selv under høy intensitet.

III. Lett og forsterket strukturell design

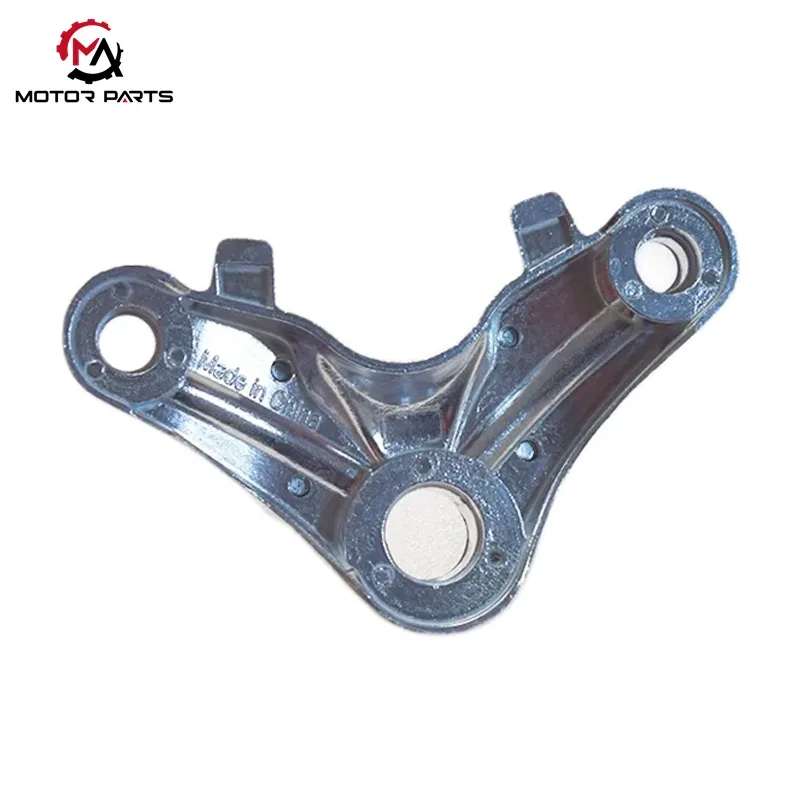

På bunnstrukturen til Honda CG125 motorsykkel øvre koblingsplate forbedres ytelsen ytterligere gjennom geometrisk optimalisering:

Integrerte forsterkende ribber

Forbedrer bøye- og torsjonsmotstand

Forbedrer den generelle støtmotstanden

Bueformede vektreduserende hulrom

Vektreduksjon i ikke-kritiske bærende områder

Totalvekt redusert med ca. 30 % sammenlignet med en ren solid struktur

Reduserer risikoen for brudd og forbedrer langsiktig pålitelighet

Materialer og produksjonsprosess

1. Vanlige alternativer for materialvalg

I CG125-seriens motorsykler bruker den øvre koblingsplaten ulike modne materialløsninger på tvers av forskjellige markeder og versjoner for å balansere krav til kostnader, styrke og holdbarhet.

Kaldvalset stålplate (Mainstream-løsning)

Tidlige Honda-originaldeler, så vel som innenlandske merker som Zongshen og Lifan, brukte ofte kaldvalsede stålplatestempling og formingsprosesser.

Kontrollerbare kostnader, egnet for masseproduksjon

Sterk motstand mot plastisk deformasjon, egnet for å bære langsgående belastninger

Veldig egnet for langvarig, høyfrekvent bruk i pendlermotorsykler

ADC12 aluminiumslegering (lett løsning)

Noen eksportversjoner (som de brasilianskproduserte Euro III-utslippsmodellene) bruker ADC12 aluminiumslegering, dannet gjennom støping:

Totalvekt redusert med ca. 25 %

Forbedrer effektivt styrefleksibiliteten etter oppgraderinger av forgaffelen

Mer egnet for modifiserte eller avanserte modeller som prioriterer håndteringsytelse

2. Overflatebehandling og anti-korrosjonsprosess

For forskjellige driftsmiljøer har den øvre koblingsplaten flere overflatebeskyttelsesdesign:

Elektroforetisk belegg + svart pulverlakk (dobbel beskyttelse)

Felles løsning for innenlandsmodeller

Tett beleggstruktur isolerer effektivt mot regn, gjørme og sanderosjon

Utviser utmerket korrosjonsbestandighet i fuktige, regnfulle og støvete miljøer i sørlige områder

Galvaniseringsprosess (Original fabrikkforbedret løsning)

Honda originale koblingsplater har galvaniseringsbehandling på dette grunnlaget

Bestått streng saltspraytesting, med korrosjonsbestandighet over 500 timer

Forsinker metallaldring betydelig selv med langtidsparkering utendørs

funksjonstilpasning

Den sentrale stigerøråpningen dekker området 22-28 mm og er kompatibel med forskjellige merker av forgaffelstigerør (som originale 25 mm stigerør og modifiserte 28 mm tykke stigerør); Installasjonshullet har en diameter på 10-12 mm og er kompatibelt med M10/M12 universalbolter, noe som gjør det enkelt å bytte ut deler under vedlikehold og reduserer vedlikeholdskostnadene for brukerne.

Stigerørslengden er designet med presisjonsspesifikasjoner på 80-110 mm, og danner en gyllen match med Honda CG125 Motorsykkel øvre koblingsplates omtrent 26° forover vippevinkel. Gjennom strenge ingeniørmekanikkberegninger oppnås presis balanse mellom rattreturmomentet. Denne designen unngår effektivt fenomenet "slå hender" når du beveger deg i lave hastigheter og den skjulte faren for "flytende håndtak" når du kjører i høy hastighet. Den kan gi en vennlig kjøreopplevelse for nybegynnere og oppfylle de strenge kravene til erfarne sjåfører for kjøretøystabilitet.

Brettet har ingen kompleks buet overflatestruktur, med en flat overflate og reservert plass for skiftenøkkel. Med standardisert hulloppsett kan vanlige brukere fullføre demontering og utskifting gjennom stikkontaktverktøy uten behov for spesialutstyr.

Produktparameter:
